فایندر تصویری پیشرفته آی بوکس مکس با تیونر فایندینگ (جستجوی فوق سریع)

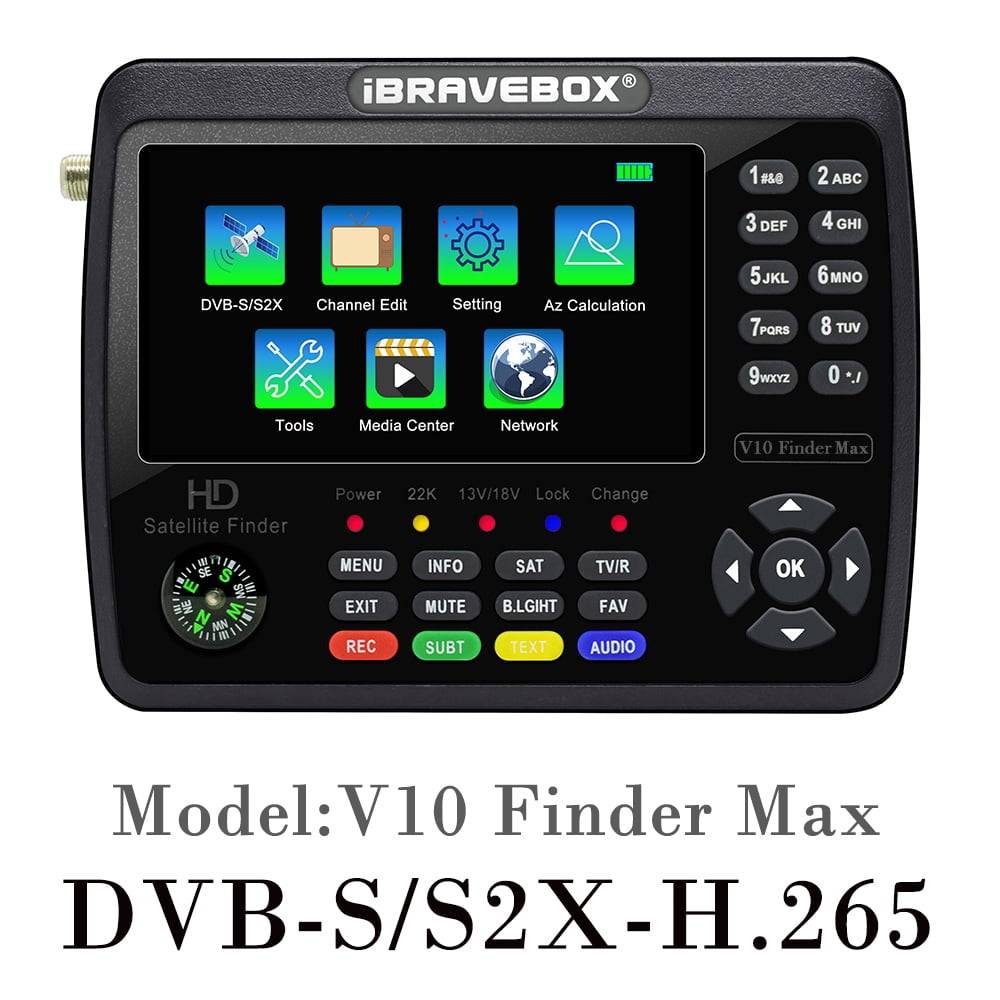

این محصول یک فایندر تصویری ( Finder) از برند iBRAVEBOX مدل V10 Finder Max است. این دستگاه ابزاری حرفه‌ای برای نصابان  آنتن دیجیتال صدا سیما روی پخش داخلی و خارجی جهت تنظیم دقیق  و سیگنال‌یابی است.

((بهروه وری قدرتمند از رم فوق‌العاده قوی روی این فایندر تصویری   رم یک گیگ   DDR3))

در ادامه مشخصات کامل این دستگاه را برای شما دسته‌بندی کرده‌ام:

۱. مشخصات فنی و استانداردهای پخش

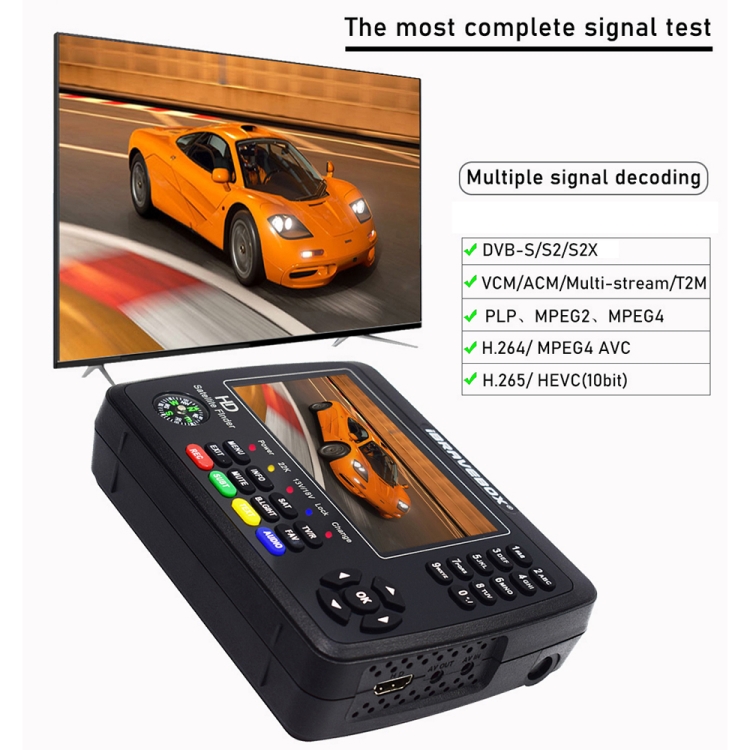

 * استانداردها: پشتیبانی کامل از استانداردهای DVB-S, DVB-S2 و DVB-S2X.

 * کدک تصویری: پشتیبانی از H.265 (HEVC) که امکان نمایش شبکه‌های جدید با کیفیت بالا و حجم کم را فراهم می‌کند.

 * فرکانس ورودی: ۹۵۰ تا ۲۱۵۰ مگاهرتز.

 * امپدانس ورودی: ۷۵ اهم.

۲. صفحه نمایش و رابط کاربری

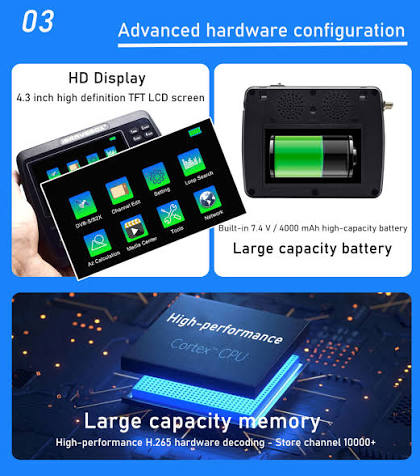

 * نمایشگر: دارای پنل تصویری رنگی (۴.۳ اینچ LOD) برای مشاهده مستقیم شبکه‌ها.

 * منو: چندزبانه با محیط کاربری گرافیکی ساده.

 * محاسبه زاویه: قابلیت محاسبه خودکار زوایای Azimuth و Elevation (طول و عرض جغرافیایی) برای نصب دقیق.

۳. اتصالات و پورت‌ها

 * خروجی/ورودی HDMI: جهت اتصال به تلویزیون یا تست دستگاه‌های دیگر.

 * خروجی/ورودی AV: برای سیستم‌های آنالوگ و دوربین‌های مداربسته.

 * پورت USB: جهت به‌روزرسانی نرم‌افزار (Upgrade) و پخش فایل‌های مولتی‌مدیا.

 * پورت LNB IN: برای اتصال کابل سیگنال .

۴. ویژگی‌های فیزیکی و امکانات جانبی

 * باتری: مجهز به باتری لیتیومی قابل شارژ 4000 میلی آمپر نسل جدید  (ظرفیت بالا برای کارکرد مداوم حدود ۴ الی 6 ساعت).

 * قطب‌نما: دارای یک قطب‌نمای فیزیکی روی بدنه جهت جهت‌یابی اولیه.

 * بلندگو: دارای اسپیکر داخلی برای شنیدن صدای شبکه‌ها و بوق (Beep) سیگنال‌یابی.

 * چراغ‌های نشانگر: نمایش وضعیت Power، ۲۲کیلوهرتز، ولتاژ ۱۳/۱۸ و قفل سیگنال (Lock).

۵. قابلیت‌های نرم‌افزاری

 * Media Center: قابلیت پخش موسیقی، فیلم و نمایش عکس از طریق USB.

 * Network: پشتیبانی از برخی عملکردهای شبکه (در صورت اتصال دانگل وای‌فای).

 * حفاظت مدار: محافظت در برابر اتصال کوتاه LNB برای جلوگیری از آسیب به دستگاه.

نقاط قوت این مدل:

پشتیبانی از DVB-S2X و H.265 آن را به یک دستگاه "آینده‌نگر" تبدیل کرده است، زیرا بسیاری از فرکانس‌های جدید  در حال کوچ به این استانداردها هستند و فایندرهای قدیمی قادر به شناسایی آن‌ها نیستند.



تنظیمات خاص این محصول ؛



تنظیمات این دستگاه شامل چند بخش کلیدی است که برای راه‌اندازی دقیق و استفاده حرفه‌ای باید با آن‌ها آشنا باشید. در اینجا مهم‌ترین تنظیمات iBRAVEBOX V10 Finder Max را به زبان ساده توضیح می‌دهم:

۱. تنظیمات  (LNB Settings)

این اولین قدم برای دریافت سیگنال است. اگر این بخش درست تنظیم نشود، هیچ فرکانسی را دریافت نخواهید کرد.

 * LNB Type: برای اکثر  معمولی در ایران، باید روی گزینه Universal یا بازه فرکانسی 9750-10600 تنظیم شود.

 * LNB Power: حتماً روی 13V/18V (یا Auto) باشد تا برق مورد نیاز ال‌ان از طریق فایندر تأمین شود.

۲. تنظیم سوییچ (DiSEqC)

اگر از سوییچ استفاده می‌کنید (یعنی چند صفحه یا چند ال‌ان‌ به یک کابل وصل هستند)، باید این بخش را تنظیم کنید:

 * DiSEqC 1.0: معمولاً برای سوییچ‌های ۴ پورت استفاده می‌شود. (مثلاً پورت ۱ برای ؟ ، پورت ۲ برای ؟).

 * DiSEqC 1.1: برای سوییچ‌های ۸ یا ۱۶ پورت (مرکزی) استفاده می‌شود.

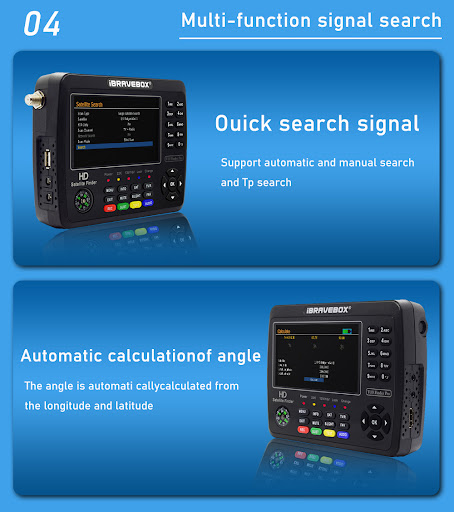

۳. محاسبه زاویه (Az Calculation)

یکی از قابلیت‌های کاربردی این مدل، محاسبه دقیق زاویه صفحه است.

 * وارد منوی Az Calculation شوید.

 * نام شهر خود یا مختصات جغرافیایی (طول و عرض) را وارد کنید.

 * نام جهت مورد نظر را انتخاب کنید.

 * دستگاه به شما سه عدد می‌دهد: Azimuth (جهت جغرافیایی)، Elevation (میزان بالا و پایین بودن صفحه) و Polarization (چرخش ال‌ان‌ یا ساعت ال‌ان‌).

۴. ویرایش و افزودن فرکانس (TP Edit)

جهتها مدام فرکانس‌های خود را تغییر می‌دهند. برای اضافه کردن فرکانس جدید:

 * به بخش Installation و سپس Satellite List بروید.

 * وارد لیست فرکانس‌ها (TP List) شوید.

 * با کلیدهای رنگی (معمولاً سبز یا زرد) می‌توانید فرکانس جدید (Frequency)، سیمبل ریت (Symbol Rate) و قطبیت (Polarity) را اضافه کنید.

۵. تنظیم صدای سیگنال (Beep Tone)

برای اینکه بدون نگاه کردن به صفحه نمایش و فقط از طریق صدا، صفحه را تنظیم کنید:

 * در منوی تنظیمات، گزینه Beep Tone یا Audio Signal را روشن (On) کنید. با نزدیک شدن به سیگنال و قوی‌تر شدن آن، سرعت بوق زدن دستگاه بیشتر می‌شود.

۶. به‌روزرسانی (Upgrade)

اگر دستگاه هنگ می‌کند یا لیست جهتهای آن قدیمی است:

 * فایل آبدیت (با پسوند .bin) را روی فلش مموری بریزید.

 * فلش را به پورت USB وصل کنید.

 * از منوی Tools گزینه USB Upgrade را انتخاب کنید.

   * نکته مهم: هنگام آپدیت هرگز دستگاه را خاموش نکنید، چون ممکن است برد اصلی آسیب ببیند.

یک نکته حرفه‌ای:

این دستگاه از H.265 پشتیبانی می‌کند. این یعنی می‌توانید فرکانس‌های ۴K یا شبکه‌هایی که با سیستم جدید پخش می‌شوند (مثل برخی شبکه‌های صداوسیما روی بدر) را مستقیماً روی مانیتور فایندر مشاهده کنید و از بابت تصویر خیالتان راحت باشد.



سیستم پیشرفته برای سلایق کاربر ؛



 از آنجایی که این مدل (V10 Finder Max) امکانات پیشرفته‌تری نسبت به مدل‌های معمولی دارد، در اینجا به ۳ تنظیم کاربردی و حرفه‌ای دیگر می‌پردازیم که معمولاً کاربران به دنبال آن هستند:

۱. ویرایش و مرتب‌سازی کانال‌ها (Channel Edit)

بعد از جستجوی ، لیست کانال‌ها معمولاً نامنظم است. برای مرتب کردن:

 * وارد منوی Channel Edit شوید.

 * جابه‌جایی (Move): معمولاً با دکمه رنگی (مثلاً زرد یا قرمز) فعال می‌شود. کانال را انتخاب کرده و به شماره دلخواه ببرید.

 * حذف (Delete): کانال‌های کارتی یا تبلیغاتی اضافه را انتخاب کرده و با زدن دکمه مربوطه حذف کنید تا لیست خلوت شود.

 * قفل کردن (Lock): برای کانال‌هایی که نمی‌خواهید در دسترس  باشد.

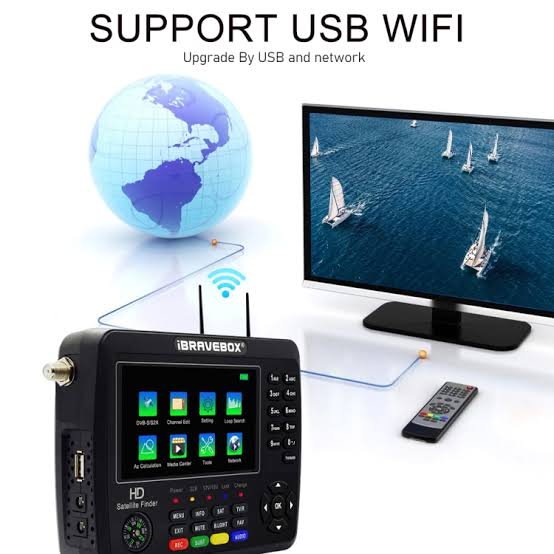

۲. قابلیت‌های شبکه (Network) و وای‌فای

این دستگاه قابلیت اتصال به اینترنت را دارد (معمولاً از طریق اتصال یک دانگل وای‌فای USB):

 * اتصال: دانگل را به پورت USB بزنید، به منوی Network بروید و رمز وای‌فای خود را وارد کنید.

 * کاربرد: پس از اتصال، می‌توانید از برنامه‌هایی مثل YouTube یا مشاهده وضعیت آب‌وهوا (Weather) روی خودِ فایندر استفاده کنید. همچنین در برخی نسخه‌ها امکان استفاده از اکانت‌های C-Line برای باز کردن کانال‌های کارتی (جهت تست) وجود دارد.

۳. استفاده به عنوان مانیتور دوربین مداربسته (CCTV Test)

یکی از بهترین ویژگی‌های سری V10، استفاده از آن برای نصابان دوربین است:

 * ورودی AV IN: اگر دوربینی دارید که خروجی آنالوگ (زرد رنگ) دارد، می‌توانید آن را به فیش AV فایندر وصل کنید.

 * تنظیم تصویر: با زدن دکمه TV/R یا تغییر منو به حالت AV، تصویر دوربین را مستقیماً روی مانیتور فایندر ببینید. این کار برای تنظیم زاویه دوربین‌های مداربسته بدون نیاز به مانیتور بزرگ عالی است.

چند نکته برای طول عمر بیشتر دستگاه:

 * شارژ باتری: سعی کنید وقتی باتری به حدود ۲۰٪ رسید آن را شارژ کنید و اجازه ندهید کاملاً تخلیه و خاموش شود.

 * اتصال کوتاه: قبل از بستن کابل به پورت LNB، مطمئن شوید که رشته‌های ریز شیلد با مغزی کابل برخورد ندارند؛ این کار از سوختن تیونر دستگاه جلوگیری می‌کند.
